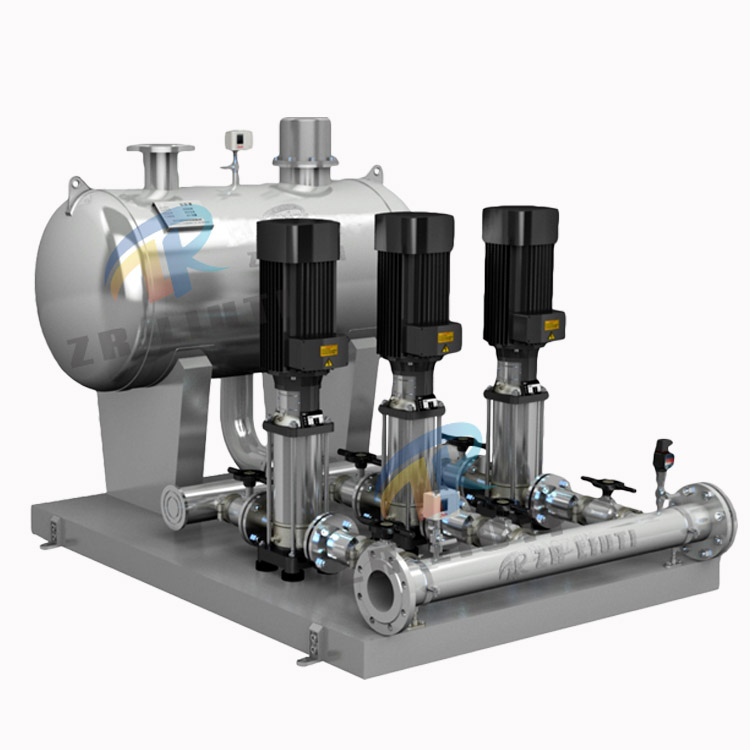

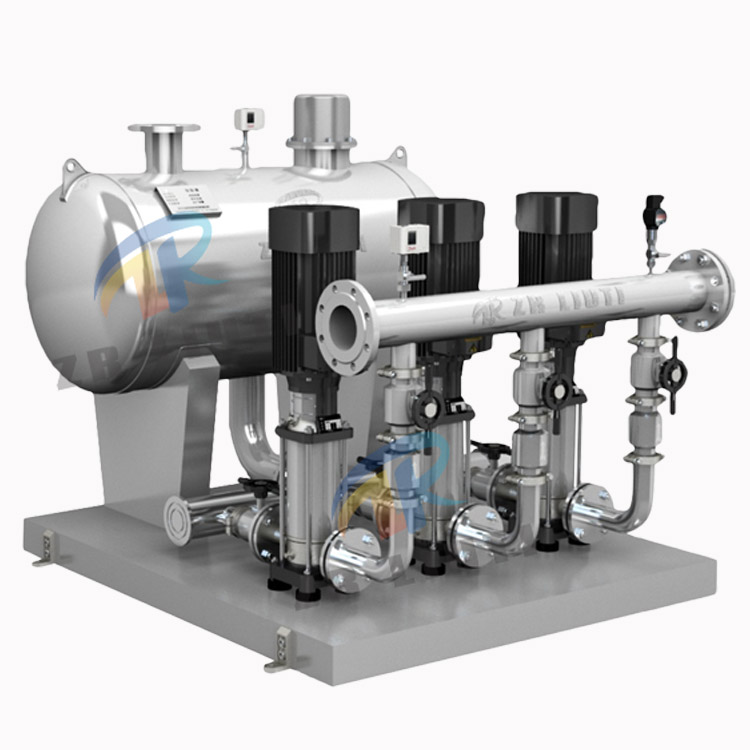

箱式无负压供水设备

定制同样快捷

及时解决使用问题

咨询热线:18968884911

产品简介

箱式无负压供水设备是在组合式不锈钢水箱和变频恒压供水的基础上开发研制的,并加装防负压、防倒流、防水质恶化等控制装置。以满足城市供水管网中,抽水时既不产生负压,又有一定的调蓄能力,高峰期间不断水停水的要求。采用微机控制变频泵以一恒定的转数运行利用自来水原有的压力能确保用户所需要的压力恒定。具有节能、环保、噪音低、供水压力恒定等优点,是目前最先进的供水模式。

主要技术指标增压压力范围、流量和节能指标,均高于国内其他报道的产品,且结构设计具新颖性,总体水平达到国内领先,国际先进水平,因此,在市场上具有极大的竞争优势。归纳的说,智能化箱式无负压供水设备设备主要特点是保护管网压力、调节峰值用水,节能、安全、环保、供水高品质(解决了二次供水污染)和低噪音。

型号意义


产品优势

保证管网压力:

调节峰值用水,水箱入口处采用了智能化的电动阀来控制进水压力及水位。当管网压力下降加压泵从水箱取水时,可通过智能控制,当水箱水位低于一定液位时,再打开电动阀从管网中放水,此时保证取水口一定的压力。此措施一可以避开高峰用水,起调峰作用,二是避免了普通水箱的零压力泄水,对管网压力是一个很好的保护作用。

运行可靠性:

当用水高峰时,或自来水停水时,由水箱供水,大大提高用户用水的可靠性,完全符合自水供水规范。

节能:

当自来水压力能满足用户用水要求,增压泵通过变频控制处于休眠状态。当非高峰用水时,自来水压力又达不到用户用水压力,水泵可以在自来水水压(0.2—0.5MPa)的基础上叠加增压,差多少补多少充分利用余压节约电能,节能效果显著。

高度自动化:

系统能实现全自动控制,具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停车、瞬间跳闸保护等功能。另可根据用户要求配置人机界面,可视化远程调整、监测和维护。

卫生:

过流部件均采用不锈钢等食品级材料制造,符合国际涉水卫生规范。

节省投资:

不需要建设大型水箱。



选型范围

1、新建、扩建和改造的住宅楼、住宅小区、办公楼等;

2、宾馆、饭店、酒店等;

3、医院、商场、会展中心、体育馆、公共浴室等公共场合;

4、学校、部队、机关、集体宿舍等用水比较密集场合;

5、工矿企业的生产、生活用水;

6、大型工厂、加压泵站、开发区等大流量集中供水;

7、城市自来水压力不能满足消火栓给水系统或自动喷水灭火系统等用水要求的消防用水;

8、各种循环水系统;

9、尤其适应于对水质要求特别严格的供水场合。

性能参数

型号

流量

扬程

 水泵流量

水泵扬程

水泵功率

水泵台数

稳流调节罐规格

m3/h

m

m3/h

m

Kw

直径Φ×高H(mm)

ZRXG16-20-2

16

20-29

8

26

1.1

2

600×1300

ZRXG16-30-2

30-39

35

1.5

ZRXG16-40-2

40-49

44

2.2

ZRXG16-50-2

50-59

53

2.2

ZRXG16-60-2

60-69

62

3

ZRXG16-70-2

70-79

71

3

ZRXG16-80-2

80-89

80/89

3.0/4.0

ZRXG16-100-2

100-109

107

4

ZRXGX16-120-2

125-129

125

5.5

ZRXG16-140-2

140-149

143

5.5

ZRXG16-160-2

160-169

160

7.5

ZRXG16-170-2

170-179

178

7.5

ZRXG16-190-2

190-199

196

7.5

ZRXG20-20-2

20

20-29

10

24

1.1

2

600×1300

ZRXG20-30-2

30-39

32

1.5

ZRXG20-40-2

40-49

40/48

2.2

ZRXG20-50-2

50-59

56

3

ZRXG20-60-2

60-69

64

3

ZRXG20-70-2

70-79

72

3

ZRXG20-80-2

80-89

80

4

ZRXG20-90-2

90-99

96

4

ZRXG20-110-2

110-119

112

5.5

ZRXG20-120-2

120-129

128

5.5

ZRXG20-140-2

140-149

144

7.5

ZRXG20-150-2

160-169

160

7.5

ZRXG20-170-2

170-179

176

7.5

ZRXG24-20-2

24

20-29

12

20/26

1.1/1.5

2

600×1300

ZRXG24-30-2

30-39

33

2.2

ZRXG24-40-2

40-49

40/46

2.2/3.0

ZRXG24-50-2

50-59

53

3

ZRXG24-60-2

60-69

60/66

3.0/4.0

ZRXG24-80-2

80-89

80

4

ZRXG24-90-2

90-99

93

5.5

ZRXG24-110-2

100-109

106

5.5

ZRXG24-120-2

120-129

120

7.5

ZRXG24-130-2

130-139

133

7.5

ZRXG24-140-2

140-149

146

7.5

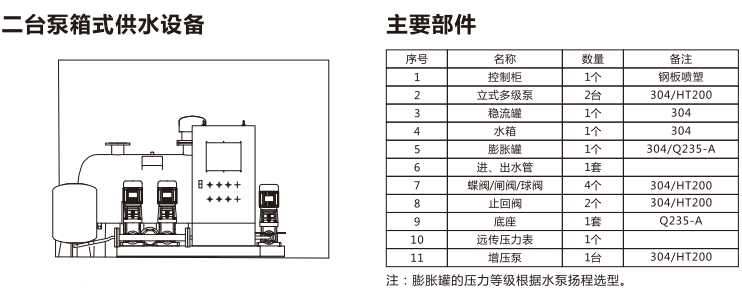

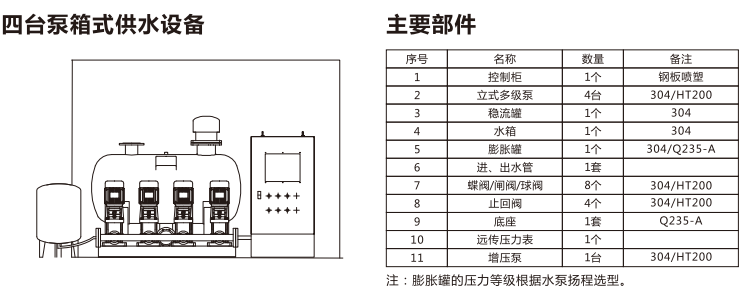

结构图纸



使用说明

箱式无负压供水设备使用说明

   当公共供水管网≤0.2Mpa时(可自由设定0.2—0.4Mpa)电动阀门关闭,增压泵启动,由水箱供水,反之当公共供水管网压力≥0.2Mpa时,延时10分钟(时间可调整)电动阀门打开,增压泵关闭,由公共供水管网供水。无负压水箱内存储的水通过智能控制每12小时循环一次确保水质新鲜、纯净。箱式无负压供水设备的变频泵以一定的转速运行,利用自来水原有的压力实现叠加能确保用户所需的压力和压力恒定。无负压水箱变频泵的进水口与无负压稳流罐连接,通过无负压装置的开启与停止达到自来水管网不产生负压。在管网压力稳定的情况下,电动阀打开,由自来水管网直接供水;当电接点压力表监测到管网压力不够时,电动阀门关闭,增压泵启动,由水箱供水。当管网达到一定压力并且稳定的时候,增压泵停止工作,电动阀打开,自来水管网再次直接供水。增压泵和电动阀根据电接点压力表的反馈做出相应的工作。自来水管网停水电动阀自动关闭,增压泵启动由水箱供水。当水箱液位低至一定程度时,液位浮球信号传输到控制柜,设备自动停机,复电时自动投入运行。
