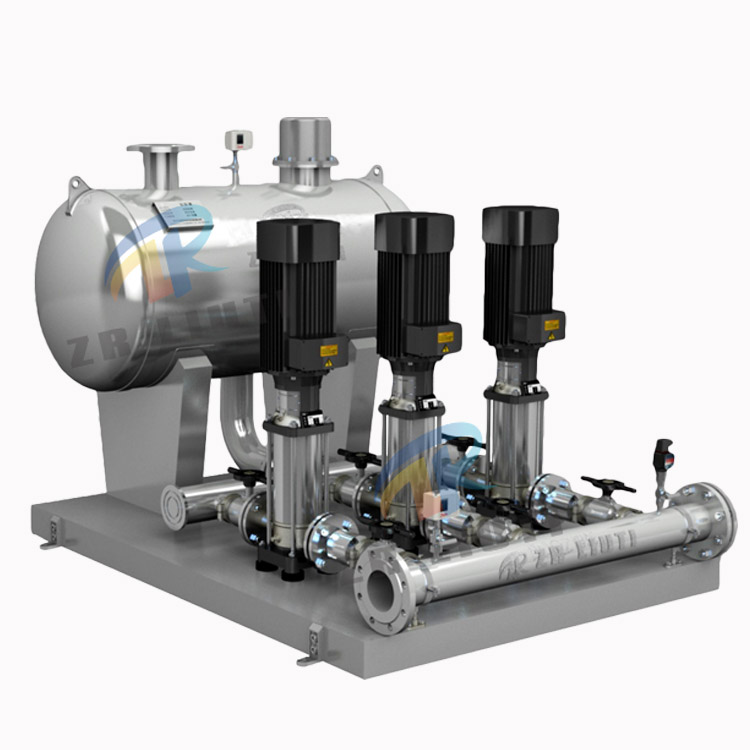

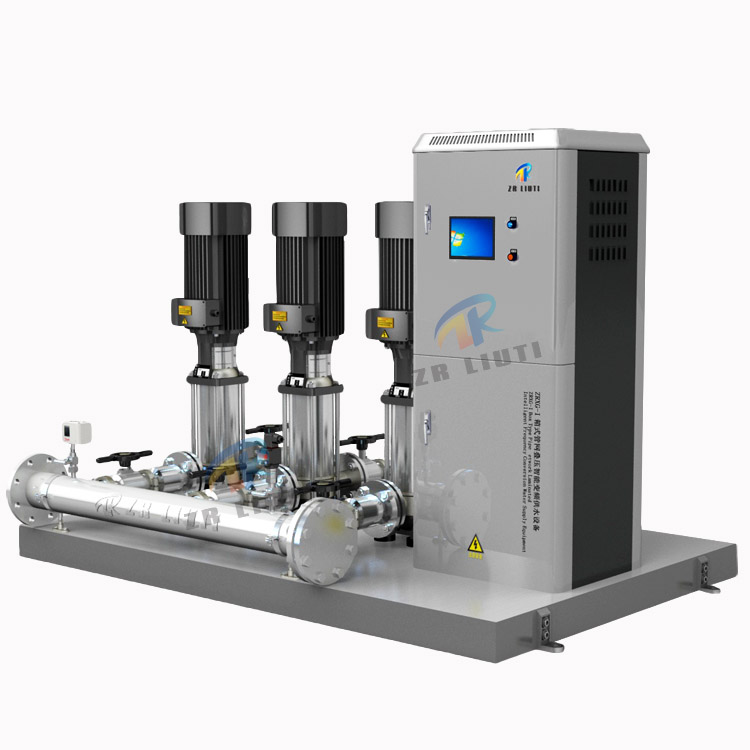

变频供水设备

供水管网压力稳定,变频控制

运行安全可靠,高性价比

咨询热线:18968884911

产品简介

全自动变频恒压供水设备,是公司结合消防和生活、生产用水的特点,研制生产的具有国外先进水平的新一代产品,采用微型计算机可编程控制技术,根据供水管网和水源的多种情况,由微型计算机控制调节各种复杂的工作,实现了智能化供水。全自动变频恒压供水设备,是非常理想的一种节能供水设备,节能效果好,结构紧凑,占地面积小,运行稳定可靠,使用寿命长,方案设计灵活,供水压力可调,流量可大可小,完全可以取代水塔、高位水箱及各种气压式供水设备,可彻底免除水质的二次污染。全自动变频恒压供水设备亦用于改造原有老式泵房设备,改造后同样可以达到高效节能、自动恒压供水的目的。

选择一套自动给水设备的基本依据是设计的供水流量和供水压力(水的扬程),另外还需考虑到用途的流量变化类型。

连续型:一天内很少有流量为零的时候,或本身管网的正常泄漏就保持有一定的流量,例如,大型宾馆,饭店工矿企业的加压系统等。

间歇型:用水低谷时间较长且流量很小或为零,例:小型办公楼、写字楼、商住楼、各类住宅,及生产用水等同时还应考虑在供水的某一段时间内流量的变化,以及不同季节流量的变化、不同地区用水的不同等多方面的因素。

消防给水设备以及喷淋给水设备一般应选择气压式给水设备,因其长期处于系统保压状态,无流量的变化,气压式给水设备可以应付一般的管内的泄漏,并增加一台小流量的副泵,平时就无需启动主泵,节省能源。

生活给水设备选择变频给水设备或气压式给水设备都可,两者各有优点。

变频给水设备的优点:可以恒压给水并且恒压值在一定范围内可调整恒压精度一般小于0.02MPa,变频调速是一种高效节能降耗的方法与通常的气压给水设备相比平均节能20%,此外,变频启动的冲击电流小以及泵的盍冲击也小,在低速运转时噪声小。

气压式给水设备的优点:造价相对低廉,控制系统的技术简单,服务方便,维修简易。

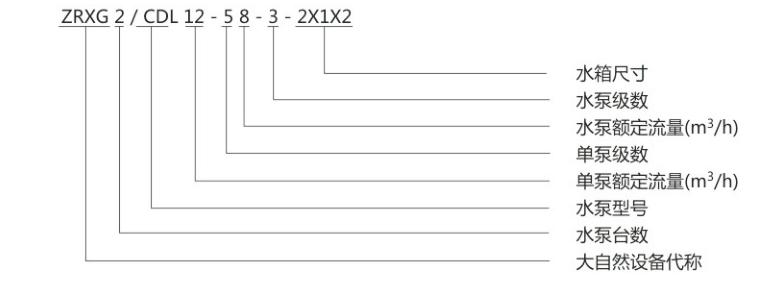

型号意义


产品优势

1、高效节能

全自动变频恒压供水设备能根据用户的实际用水量和使用压力自动检测,调节电动机的转速(耗电量),使设备始终处于高效率的工作状态。

2、供水管网压力稳定

全自动变频恒压供水设备由微机构成自动闭环控制,能在0.5秒内使变化的压力恢复正常,压力调节精度为设定值的±5%。

3、占地小、投资少,安装工期短。

全自动变频恒压供水设备与其他老式供水设备相比节约占地3~16倍,比建水塔节约投资15%~60%。设备体积小,组装、安装调试方便,运输及安装工期短。

4、保护功能全,运行安全可靠,操作方便

全自动变频恒压供水设备主机采用进口变频调速器,自身具有欠压、过压、过流、过载、短路、过热、失速防止等保护功能,无故障运用达10万小时以上。设备配电控制部分,采用智能化控制原理,操作方便实用,设备工作状况一目了然,便于非专业人员很快熟练掌握。

5、供水功能全,保险系数高

全自动变频恒压供水设备局部出现故障时,能启用应急功能继续供水。扬子江设备可与市政供水网自动并网运行,并具有双恒压功能,即能满足生活生产用水的正常压力和流量,有能在出现火情时自动转换为高压大流量供水,可一机多用。

6、适用范围

全自动变频恒压供水设备供水压力0.15~2.0MP,供水高度10-200米,单套设备每小时供水量10~50000m3/h,可用于大、中、小型自来水的配套改造;可用于企事业单位、住宅区、农村的生产、生活、办公用水。

性能参数

设备型号

给水设备

主泵

增压稳压设备

适用场所

设备流量m3/h

设备扬程m

型号

功率Kw

流量m3/h

扬程m

数量

型 号

功率Kw

流量m3/h

扬程m

数量

气压罐mm

供水户数

供水高度m

12.5-24-50DL-2

12.5

24

DL50×2

3

12.5

24

2

LG25×3

1.1

3

30

2

600

50

12

12.5-36-50DL-2

12.5

36

DL50×3

3

12.5

36

2

LG25×3

1.1

3

30

2

600

50

20

12.5-60-50DL-2

12.5

60

DL50×5

5.5

12.5

60

2

LG25×3

1.1

3

30

2

600

50

38

12.5-80-50DL-2

12.5

80

DL50×6

7.5

12.5

80

2

LG25×3

1.1

3

30

2

600

50

55

25-24-50DL-3

25

24

DL50×2

3

12.5

24

3

LG25×3

1.1

3

30

2

600

100

12

25-36-50DL-3

25

36

DL50×3

3

12.5

36

3

LG25×3

1.1

3

30

2

600

100

20

25-60-50DL-3

25

60

DL50×5

5.5

12.5

60

3

LG25×3

1.1

3

30

2

600

100

38

25-80-50DL-3

25

80

DL50×6

7.5

12.5

80

3

LG25×3

1.1

3

30

2

600

100

55

50-40-80DL-2

50

40

DL80×2

11

50

40

2

LG32×3

2.2

6.5

45

2

800

200

25

50-60-80DL-2

50

60

DL80×3

15

50

60

2

LG32×3

2.2

6.5

45

2

800

200

38

50-80-80DL-2

50

80

DL80×4

22

50

80

2

LG32×3

2.2

6.5

45

2

800

200

55

50-100-80DL-2

50

100

DL80×5

30

50

100

2

LG32×3

2.2

6.5

45

2

800

200

72

100-40-80DL-3

100

40

DL80×2

11

50

40

3

LG40×3

3

12

45

2

1000

600

25

100-60-80DL-3

100

60

DL80×3

15

50

60

3

LG40×3

3

12

45

2

1000

600

38

100-80-80DL-3

100

80

DL80×4

22

50

80

3

LG40×3

3

12

45

2

1000

600

55

100-100-80DL-3

100

100

DL80×5

30

50

100

3

LG40×3

3

12

45

2

1000

600

72

150-40-80DL-4

150

40

DL80×2

11

50

40

4

LG50×3

5.5

24

40

2

1200

1000

25

150-60-80DL-4

150

60

DL80×3

15

50

60

4

LG50×3

5.5

24

40

2

1200

1000

38

150-80-80DL-4

150

80

DL80×4

22

50

80

4

LG50×3

5.5

24

40

2

1200

1000

55

150-100-80DL-4

150

100

DL80×5

30

50

100

4

LG50×3

5.5

24

40

2

1200

1000

72

200-40-100DL-3

200

40

DL100×2

18.5

100

40

4

LG50×3

5.5

24

40

2

1200

1500

25

200-60-100DL-3

200

60

DL100×3

30

100

60

4

LG50×3

5.5

24

40

2

1200

1500

38

200-80-100DL-3

200

80

DL100×4

37

100

80

4

LG50×3

5.5

24

40

2

1200

1500

55

200-100-100DL-3

200

100

DL100×5

45

100

100

4

LG50×3

5.5

24

40

2

1200

1500

72

300-40-150DL-3

300

40

DL150×2

30

150

40

4

LG50×3

5.5

24

40

2

1400

2000

25

300-60-150DL-3

300

60

DL150×3

37

150

60

4

LG50×3

5.5

24

40

2

1400

2000

38

300-80-150DL-3

300

80

DL150×4

45

150

80

4

LG50×3

5.5

24

40

2

1400

2000

55

300-100-150DL-3

300

100

DL150×5

55

150

100

4

LG50×3

5.5

24

40

2

1400

2000

72

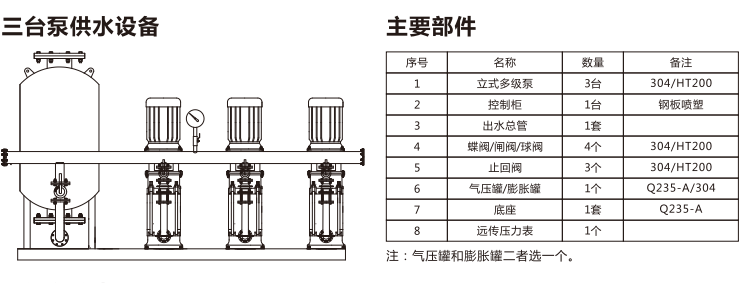

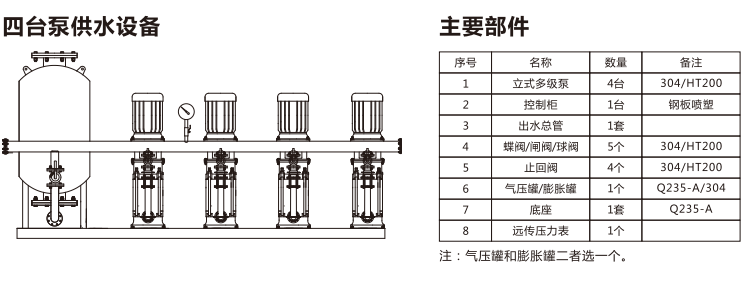

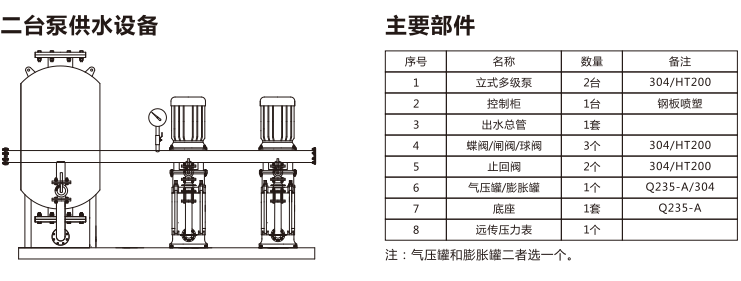

结构图纸

使用说明

恒压变频供水设备使用说明

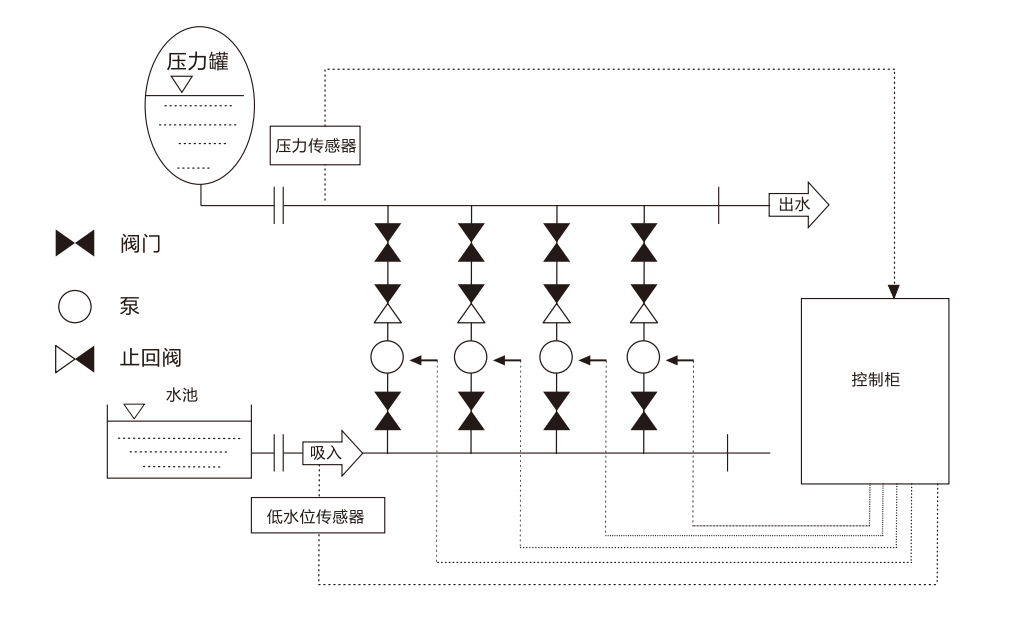

设备首先启动一台主泵运行,当供水压力达到设定值且水泵供水流量与用户用水量达到平衡时,水泵电机稳定在某一转速。当用水量增加时,水泵将加速至另一稳定转速,当用水量继续加且变频器输出频率达到50HZ(即电机转速达到最大转速)时,系统运行有两种方式:

1、系统系统只有两台主泵和一台辅泵,此时系统起动辅泵投入工频运行,主泵继续变频运行,当用水量减少时,变频泵频率下降到设定频率下限时,系统自动关闭工频泵,当用水量几乎接近零时,主泵自动进入休眠,由小泵维持系统压力。当用水量增加时,系统自动唤醒主泵。

2、系统主泵台数在三台及三台以上,此时系统将变频泵切换工频运行,变频器切换到下一台泵运行,每当变频泵达到最大转速时,都将发生上述切换。当用水量减少时,变频泵频率下降到设定频率下限时,系统按先加先减的顺序,逐台关闭工频泵,直到剩下一台泵变频运行。若系统带有小泵或气压罐,主泵可以休眠,由小泵或气压罐维持系统压力。


维护保养

恒压变频供水设备泵机组应经常检查,定期保养并加注润滑油。离心泵和止回阀如发现漏水现象,应及时紧固法兰螺丝或更换石棉根,检查机泵底脚螺栓不能松动,以防损坏机器。罐体如发现漆皮脱落,应及时涂漆保养,以延长使用寿命。恒压变频供水设备电器自动控制系统,应防水、防尘、经常检查线路绝缘情况,连接螺栓是否松动和保险丝完好等情况。压力表外部最好用透明材料包裹,以防损坏。
