一体化污水提升设备是一个高度集成的污水排放系统。由污水泵、集水箱、管道、阀门、液位计和电气控制装置组成。它是通过集水箱收集低于下水道液位的或远离市政排污管网的污水管和卫生设施排放的废污水，并将其提升和泵送至城市排污系统中箱体上有多种接口选择，垂直接口、水平接口，连接水泵、污水进水管、通风管及并联集水箱。
随着社会的繁荣发展，各种地下建筑物的建设也日益增多，然而与之相配套的污水提升设施却显得相对滞后，目前普遍采用地下开挖污水池的传统做法，异味外溢、蚊蝇细菌滋生等问题是不可避免的，与国家倡导建设环保型社会极不相称。
1、技术先进，结构优化；
2、可定制304/316不锈钢材料；
3、无沉淀、免掏清、不堵塞；
4、密闭无异味，环保卫生；
5、设备采用了全新的设计理念，占地面积较传统排污设备大大减小，可有效节约泵房空间；
6、密闭式污水提升装置成套供应用户，现场只需将设备组装起来，安装简单；
7、不需修建地下污水池，无需采取防渗漏措施，节省投资；
8、设备采用先进的可编程控制技术及远程通讯技术，具有故障自投、定时轮换等各种实用功能；
9、设备可配备各种形式的远程监控接口，方便统一监控。
最大流量：210m3/h
最大扬程：50m
液体温度范围：32℃
水泵最大起动次数：18次/小时
环境温度：0℃～40℃
污水槽容积：1 m3~10 m3

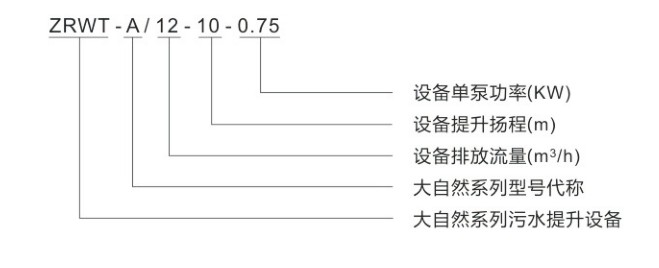

序号 | 设备型号 | 设备排污量 | 扬程 | 单泵功率 | 有效容积 | |
M3/h | L/s | M | kw | L | ||
1 | ZRWT-A/10-18-1.5 | 10 | 2.8 | 18 | 1.5 | 1100 |
2 | ZRWT-A/10-25-2.2 | 10 | 2.8 | 25 | 2.2 | 1100 |
3 | ZRWT-A/10-33-3.0 | 10 | 2.8 | 33 | 3 | 1100 |
4 | ZRWT-A/15-16-1.5 | 15 | 4.2 | 16 | 1.5 | 1100 |
5 | ZRWT-A/15-22-2.2 | 15 | 4.2 | 22 | 2.2 | 1100 |
6 | ZRWT-A/15-30-3.0 | 15 | 4.2 | 30 | 3 | 1100 |
7 | ZRWT-A/20-10-1.5 | 20 | 5.6 | 10 | 1.5 | 1100 |
8 | ZRWT-A/20-16-2.2 | 20 | 5.6 | 16 | 2.2 | 1100 |
9 | ZRWT-A/20-20-3.0 | 20 | 5.6 | 20 | 3 | 1100 |
10 | ZRWT-A/20-28-4.0 | 20 | 5.6 | 28 | 4 | 1100 |
11 | ZRWT-A/20-35-5.5 | 20 | 5.6 | 35 | 5.5 | 1100 |
12 | ZRWT-A/30-10-2.2 | 30 | 8.3 | 10 | 2.2 | 1100 |
13 | ZRWT-A/30-15-3.0 | 30 | 8.3 | 15 | 3 | 1100 |
14 | ZRWT-A/30-22-4.0 | 30 | 8.3 | 22 | 4 | 1100 |
15 | ZRWT-A/30-30-5.5 | 30 | 8.3 | 30 | 5.5 | 1100 |
16 | ZRWT-A/40-33-7.5 | 40 | 11.1 | 33 | 7.5 | 1340 |
17 | ZRWT-A/45-8-2.2 | 45 | 12.5 | 8 | 2.2 | 1340 |
18 | ZRWT-A/45-12-3.0 | 45 | 12.5 | 12 | 3 | 1340 |
19 | ZRWT-A/45-16-4.0 | 45 | 12.5 | 16 | 4 | 1340 |
20 | ZRWT-A/45-22-5.5 | 45 | 12.5 | 22 | 5.5 | 1340 |
21 | ZRWT-A/50-8-2.2 | 50 | 13.9 | 8 | 2.2 | 1340 |
22 | ZRWT-A/50-10-3.0 | 50 | 13.9 | 10 | 3 | 1340 |
23 | ZRWT-A/50-15-4.0 | 50 | 13.9 | 15 | 4 | 1340 |
24 | ZRWT-A/50-20-5.5 | 50 | 13.9 | 20 | 5.5 | 1340 |
25 | ZRWT-A/50-25-7.5 | 50 | 13.9 | 25 | 7.5 | 1340 |
26 | ZRWT-A/75-6-2.2 | 75 | 20.8 | 6 | 2.2 | 1340 |
27 | ZRWT-A/75-8-3.0 | 75 | 20.8 | 8 | 3 | 1340 |
28 | ZRWT-A/75-10-4.0 | 75 | 20.8 | 10 | 4 | 1340 |
29 | ZRWT-A/75-16-5.5 | 75 | 20.8 | 16 | 5.5 | 1340 |
30 | ZRWT-A/75-21-7.5 | 75 | 20.8 | 21 | 7.5 | 1340 |

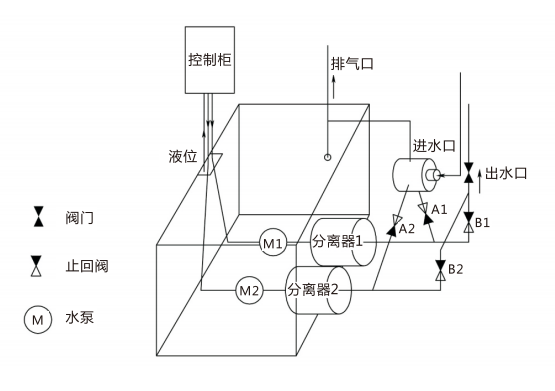

含有杂质的污水由进水口进入分水四通，再分别通过止回阀，然后进入分离器，分离器把污水过滤后流入水箱内。此时，污水中的杂质被过滤分离后暂存在分离器中，无杂质的污水暂存在水箱内。
水箱内的污水水位达到设定的高位时，液位仪工作把信息反馈给控制系统，控制系统启动水泵M1，将污水排放。在这一过程中，止回阀A1利用水泵排出污水的压力，关闭阀门，同时打开止回阀B1阀门，将暂存在分离器1内的污物随污水一起排出；
在水泵M1、分离器1、止回阀A1和B1的管路系统工作的同时，止回阀A2管路系统仍在继续流入污水并经分离器2分离污物；
当水箱内的污水排出至设定的低点位置时，水泵M1停止工作，此时止回阀A1阀门打开重新开始接纳流入的污水，止回阀B1阀门关闭阻止排出的污水回流；
当污水再次达到设定的高点位置时，液位仪将检测信号反馈给控制系统，控制系统启动水泵M2开始工作。在此过程，利用水泵排水的压力，止回阀A2关闭，B2打开，同时将暂存在分离器2内的污物随污水一起排出；在水泵M2、分离器2、止回阀A2和B2的管路系统工作的同时，止回阀A1管路系统仍在继续流入污水并经分离器1分离污物；
当水箱内的污水再次排出至设定的低点位置时，水泵M2停止工作，此时止回阀A2阀门打开重新开始接纳流入的污水，止回阀B2阀门关闭阻止排出的污水回流；
在排水过程中，系统控制两台水泵交替运行工作，重复进行以上过程。
※当液位浮球（电子液位传感器选配）检测到有水进入设备坑内时，系统将启动辅助泵，排出污水，同时发出报警。
