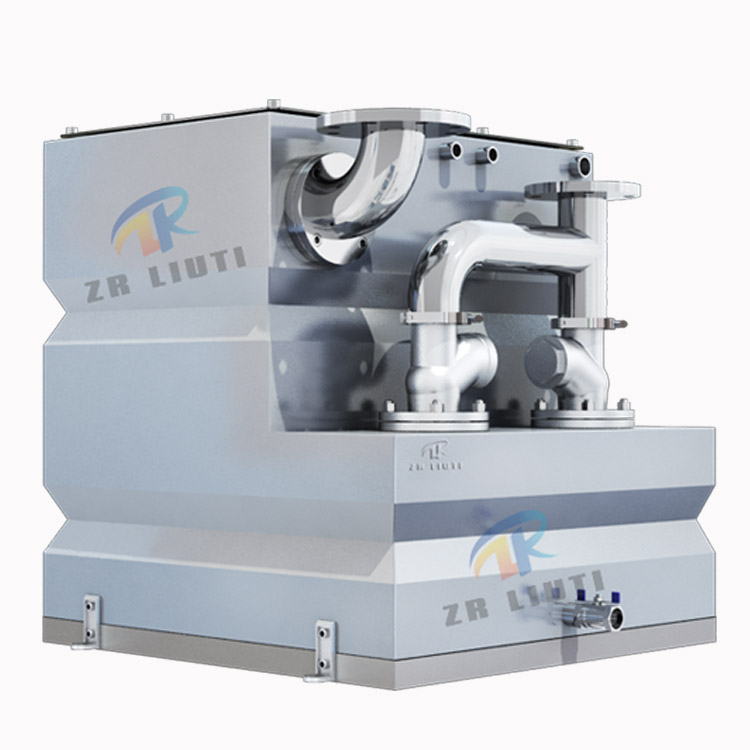

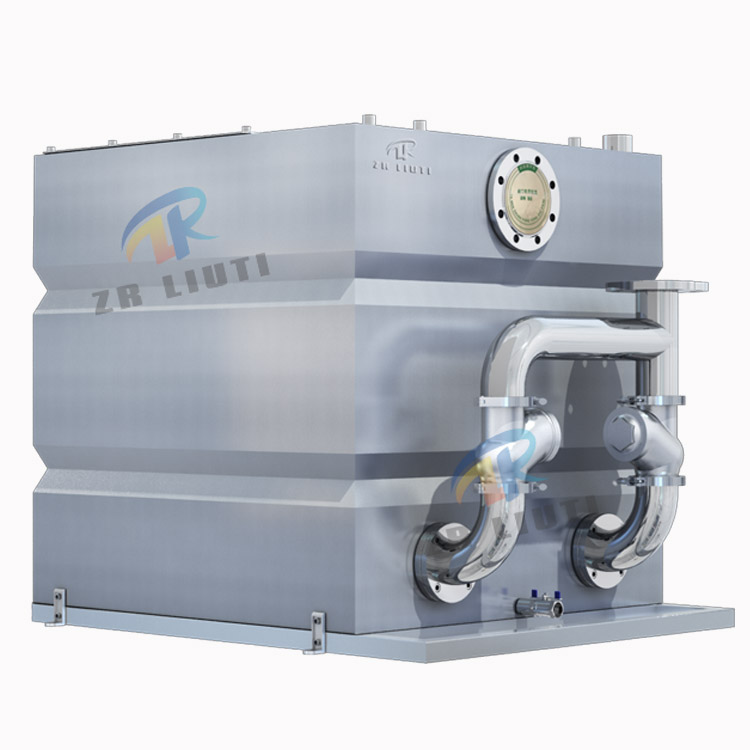

外置污水提升设备装置是一个高度集成的污水排放系统。由污水泵、集水箱、管道、阀门、液位计和电气控制装置组成。它是通过集水箱收集低于下水道液位的或远离市政排污管网的污水管和卫生设施排放的废污水，并将其提升和泵送至城市排污系统中箱体上有多种接口选择，垂直接口、水平接口，连接水泵、污水进水管、通风管及并联集水箱。
随着社会的繁荣发展，各种地下建筑物的建设也日益增多，然而与之相配套的污水提升设施却显得相对滞后，目前普遍采用地下开挖污水池的传统做法，异味外溢、蚊蝇细菌滋生等问题是不可避免的，与国家倡导建设环保型社会极不相称。
1、技术先进，结构优化；
2、可定制304/316不锈钢材料；
3、无沉淀、免掏清、不堵塞；
4、密闭无异味，环保卫生；
5、设备采用了全新的设计理念，占地面积较传统排污设备大大减小，可有效节约泵房空间；
6、密闭式污水提升装置成套供应用户，现场只需将设备组装起来，安装简单；
7、不需修建地下污水池，无需采取防渗漏措施，节省投资；
8、设备采用先进的可编程控制技术及远程通讯技术，具有故障自投、定时轮换等各种实用功能；
9、设备可配备各种形式的远程监控接口，方便统一监控。
最大流量：210m3/h
最大扬程：50m
液体温度范围：32℃
水泵最大起动次数：18次/小时
环境温度：0℃～40℃
污水槽容积：1 m3~10 m3

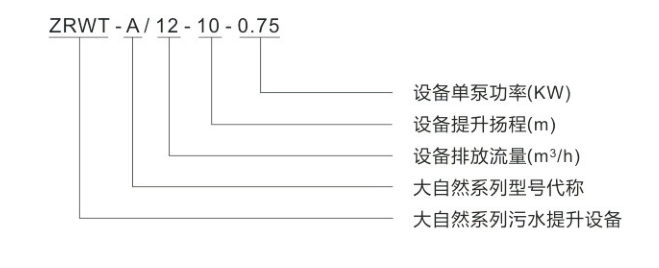

序号 | 设备型号 | 设备排污量 | 扬程 | 单泵功率 | 有效容积 | |
M3/h | L/s | M | kw | L | ||
1 | ZRWT-A/10-18-1.5 | 10 | 2.8 | 18 | 1.5 | 1100 |
2 | ZRWT-A/10-25-2.2 | 10 | 2.8 | 25 | 2.2 | 1100 |
3 | ZRWT-A/10-33-3.0 | 10 | 2.8 | 33 | 3 | 1100 |
4 | ZRWT-A/15-16-1.5 | 15 | 4.2 | 16 | 1.5 | 1100 |
5 | ZRWT-A/15-22-2.2 | 15 | 4.2 | 22 | 2.2 | 1100 |
6 | ZRWT-A/15-30-3.0 | 15 | 4.2 | 30 | 3 | 1100 |
7 | ZRWT-A/20-10-1.5 | 20 | 5.6 | 10 | 1.5 | 1100 |
8 | ZRWT-A/20-16-2.2 | 20 | 5.6 | 16 | 2.2 | 1100 |
9 | ZRWT-A/20-20-3.0 | 20 | 5.6 | 20 | 3 | 1100 |
10 | ZRWT-A/20-28-4.0 | 20 | 5.6 | 28 | 4 | 1100 |
11 | ZRWT-A/20-35-5.5 | 20 | 5.6 | 35 | 5.5 | 1100 |
12 | ZRWT-A/30-10-2.2 | 30 | 8.3 | 10 | 2.2 | 1100 |
13 | ZRWT-A/30-15-3.0 | 30 | 8.3 | 15 | 3 | 1100 |
14 | ZRWT-A/30-22-4.0 | 30 | 8.3 | 22 | 4 | 1100 |
15 | ZRWT-A/30-30-5.5 | 30 | 8.3 | 30 | 5.5 | 1100 |
16 | ZRWT-A/40-33-7.5 | 40 | 11.1 | 33 | 7.5 | 1340 |
17 | ZRWT-A/45-8-2.2 | 45 | 12.5 | 8 | 2.2 | 1340 |
18 | ZRWT-A/45-12-3.0 | 45 | 12.5 | 12 | 3 | 1340 |
19 | ZRWT-A/45-16-4.0 | 45 | 12.5 | 16 | 4 | 1340 |
20 | ZRWT-A/45-22-5.5 | 45 | 12.5 | 22 | 5.5 | 1340 |
21 | ZRWT-A/50-8-2.2 | 50 | 13.9 | 8 | 2.2 | 1340 |
22 | ZRWT-A/50-10-3.0 | 50 | 13.9 | 10 | 3 | 1340 |
23 | ZRWT-A/50-15-4.0 | 50 | 13.9 | 15 | 4 | 1340 |
24 | ZRWT-A/50-20-5.5 | 50 | 13.9 | 20 | 5.5 | 1340 |
25 | ZRWT-A/50-25-7.5 | 50 | 13.9 | 25 | 7.5 | 1340 |
26 | ZRWT-A/75-6-2.2 | 75 | 20.8 | 6 | 2.2 | 1340 |
27 | ZRWT-A/75-8-3.0 | 75 | 20.8 | 8 | 3 | 1340 |
28 | ZRWT-A/75-10-4.0 | 75 | 20.8 | 10 | 4 | 1340 |
29 | ZRWT-A/75-16-5.5 | 75 | 20.8 | 16 | 5.5 | 1340 |
30 | ZRWT-A/75-21-7.5 | 75 | 20.8 | 21 | 7.5 | 1340 |
序号 | 故障内容 | 故障分析 | 解决方法 |
1 | 跳闸、跳空开 | 电机负载大，严重过流 | 关出水阀门，增加阻力 |
线路破损，造成短路 | 检查线路 | ||
电机短路 | 更换电机 | ||
2 | 电机噪音大 | 轴承缺油 | 加黄油 |
超负载运行 | 关小出水阀门，增加阻力 | ||
电机反转 | 调整电机线 | ||
3 | 电机运转，不出水 | 电机反转 | 调整电机线 |
水泵堵塞 | 清理水泵 | ||
止回阀打不开 | 检修止回阀 | ||
4 | 电机运转，水箱内翻水花，但不出水 | 止回阀封闭不严 | 更换止回阀 |
水泵与分离器连接漏水 | 紧固连接位 | ||
分离器密封不严 | 检查分离器，更换密封垫 | ||
5 | 手动、自动都发无法启动 | 控制柜短路 | 检查，并修复 |
零线断开 | 检查零线 | ||
保险丝保护 | 检查输出线路是否短路 | ||
故障保护 | 水泵过载，关出水阀门 | ||
进线缺相 | 检查电源进线 |
